Инструкция по монтажу сэндвич-панелей
1. Подготовительные работы.
Перед тем как приступить к монтажу, необходимо получить проектную и монтажную документацию, которая должна содержать:
1. схемы раскладки и спецификации стеновых/кровельных сэндвич-панелей. С обязательным указанием их типа, толщины, длины, профилирования, названия производителя и количества;
2. описание способа, с помощью которого панели будут прикрепляться к несущим конструкциям. Также должно быть описание типа, расположения и количества соединительных элементов;
3. деталировочные чертежи отдельных узлов крепления к несущим конструкциям. Также включающие особые указания по их монтажу;
4. чертежи и спецификации, в которых отражены фасонные, архитектурные и отделочные элементы;
5. ведомость с точным количеством потребления уплотнительных и гидроизоляционных материалов;
6. руководство по монтажу и монтажные схемы;
7. руководство по технике безопасности проведения монтажных работ.
Для разработки документации перечисленной выше необходимо обращаться только в организации, которые уже имеют опыт проведения аналогичных работ. Выполнение же самих монтажных работ также должны проводить только специалисты, которые уже имеют опыт по монтажу строительных металлических конструкций.
При создании проекта панелей стен и покрытий необходимо учитывать погодные условия, такие как длительность снеговой и ветровой нагрузки, температурные перепады, влияния температуры и влажности на прочность панелей из которых строители собирают быстровозводимые здания.
Перед монтажом сэндвич-панелей убедитесь в отсутствии отклонений от проектных размеров и прямолинейности несущих конструкций. Если отклонения все же будут встречаться – отрихтуйте стеновые ригели с помощью выступов или специальных элементов. Если отклонения не будут устранены, то негативные последствия неизбежны. Помимо этого обследуйте антикоррозионное покрытие поверхностей металлического каркаса и восстановите его при необходимости.
Перед началом монтажа проверьте точность размеров и ровность поверхности цоколя. Также нужно очистить поверхность панелей от возможных загрязнений уже перед самым началом работ.
Торцы панелей не должны увлажняться в процессе монтажа, а стыковочные соединения панелей должны иметь надежную герметизацию.
2. Схема поднятия сэндвич-панелей.
Подъем панелей совершается грузоподъемными механизмами с применением:
1.механического захвата, который просверливает панели насквозь (в этом случае обратите внимание на сверление панели под штифт. Отверстие должно располагаться строго перпендикулярно поверхности облицовки панели);
2.специальных механических захватов, которые закрепляются в «замок» панели;
3.вакуумных присосок.
Если монтаж будет происходить горизонтально, то сначала вручную установите панель в вертикальное положение. Панель нужно ставить на прокладки, которые не допускают деформации замков и распределяются по длине панели.
Поднимать панель непосредственно с паллеты нельзя, так как замки могут деформироваться.
Стыковать панели нужно строго вертикально. Избегайте стыковки под углом, чтобы не деформировать замки.
Если монтаж будет горизонтальным, то используйте метод с двумя механическими захватами. Они одновременно устанавливаются в продольную кромку панели и помогают избежать любых повреждений.
Вертикальный монтаж совершайте используя механический захват для сэндвич панелей, который будет крепиться к панелям сквозным сверлением. Отверстия, которые останутся после удаления захвата, закрываются крепежными элементами или фасонными отделочными элементами.

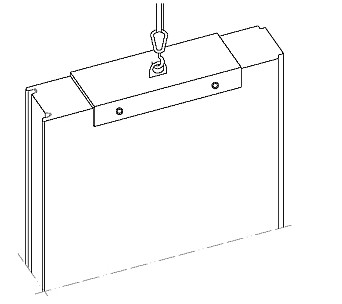

Схема механического захвата со сквозным сверлением панели (при вертикальном монтаже сэндвич-панелей)

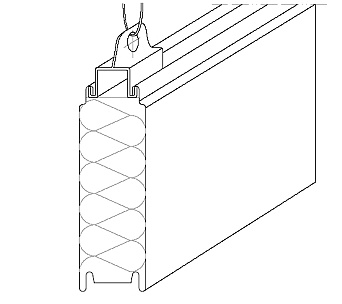

Схема механического захвата, устанавливаемого в замок панели (при горизонтальном монтаже сэндвич-панелей)
Для того чтобы предотвратить падение панели при подъеме во время использования механических захватов, необходимо использовать страховочные ремни (текстильные стропы), которые будут обхватывать поднимаемую панель. Снимать же их нужно прямо перед установкой панели в проектное положение. В этот момент панель будет удерживаться только механическими захватами.
Наилучший способ во всех отношениях – применение траверсы с вакуумными присосками. В тех местах, где будет крепиться вакуумный захват к металлической поверхности, нужно удалить защитную пленку.
3. Монтажная резка, сверловка, маркировка.
Монтажная резка совершается с помощью ножниц и пил, позволяющих исключительно холодную резку (электролобзик или ручная циркулярная пила). В том случае, если происходит перегрев металлического покрытия панели, то может нарушиться лакокрасочное покрытие сэндвич-панели и противокоррозионный слой.
Запрещено использовать шлифовальные машины, устройства газовой и плазменной резки, которые приводят к значительному выделению тепла и искрообразованию!
Если объем резки не очень большой, то можно использовать ручные или электрические ножницы по металлу. При таком варианте обе металлические обшивки (обкладки) панелей нужно распиливать по отдельности. После разрезание обкладок необходимо ножом разрезать оставшийся утеплитель.
Очищайте поверхность панелей от металлической стружки после каждой резки или сверловки. Не забывайте очищать замки панелей.
Нельзя наносить маркировку острыми предметами на поверхность панелей. Это может привести к разрушение лакокрасочного и противокоррозионного слоя сэндвич-панели.
4. Крепление сэндвич-панелей к конструкции.
Сэндвич-панели нужно крепить к опорной конструкции, потому что они являются несущими элементами ограждения. Сама же опорная конструкция может быть из разного материала: сталь, дерево, бетон.
Если планируете прикреплять панель к стальным или деревянным конструкциям – используйте самонарезающие шурупы. Также можно использовать саморезы из закаленной углеродистой стали с прокладкой шайбы из эластомерного уплотняющего материала.
Тип крепежных элементов нужно выбирать в зависимости от толщины и типа подконструкции. Также немаловажно учитывать толщину панели.
Несущая способность резьбовых соединений зависит от типа саморезов, самонарезающих шурупов и диаметра отверстия под них. Поэтому уделите этому выбору особое внимание.
Расстояние от края сэндвич-панели до самореза должно быть не менее 50 мм.

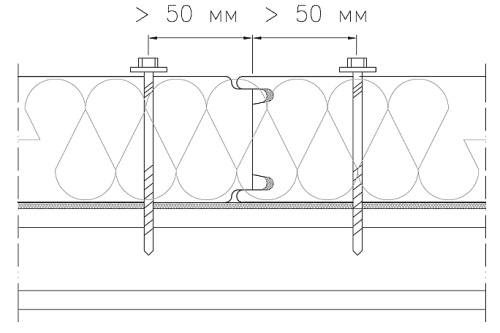

Крепление сэндвич-панелей к конструкции
Все соединительные элементы (саморезы, болты, дюбели и.т.д) должны располагаться под углом в 90 градусов. Все, что не соответствует этому параметру должно считаться бракованным.
Для того чтобы закрепить панели и фасонные (доборные, гнутые) элементы, нужно использовать специализированный монтажный инструмент: электродрель + высокооборотный шуруповерт.
Шурупы с уплотняющей шайбой необходимо ввинчивать до самого глубокого упора. Для избежания деформации уплотняющей шайбы – установите на шуруповерте требуемую величину крутящего момента затяжки шурупа.

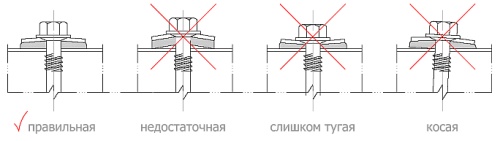

Посадка шурупа в сэндвич-панели
Перед тем как прикрепить панели к бетонной стене – просверлите панели и опорные конструкции. В этом случае крепежом могут стать специальные дюбели.
Если же вы прикрепляете сэндвич панели к деревянным конструкциям, то также необходимо предварительное сверление, но в качестве крепежа могут служить самонарезающие шурупы.
В том случае, когда панели крепятся к стальным конструкциям – предварительное сверление делается при использовании самонарезающих шурупов. Чтобы сделать более качественно и быстро – можно использовать специальные высококачественные самосверлящие шурупы (саморезы) для сэндвич-панелей, в этом случае не потребуется предварительное сверление.
Удалите лишний утеплитель, перед тем как начать делать монтаж сэндвич-панелей.
Не забывайте удалять защитную пленку в местах, где находятся замки и шурупы. Полностью же пленка удаляется только перед полным окончанием монтажных работ.
